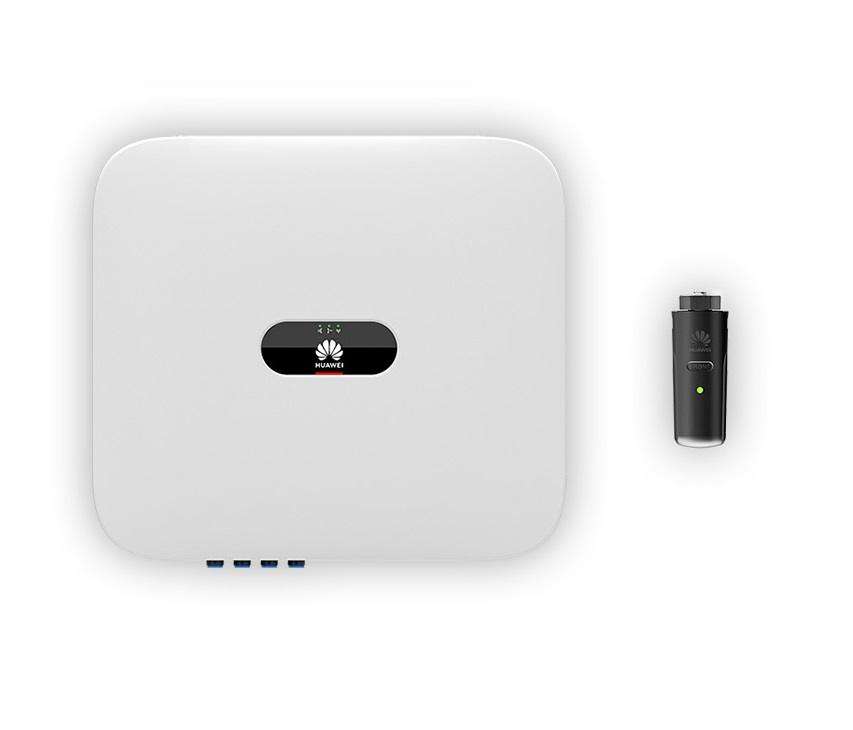

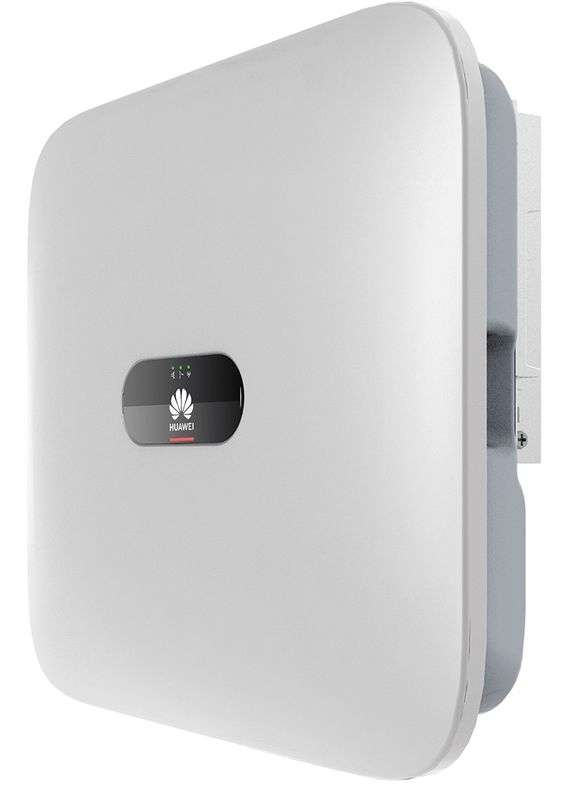

Invertor Huawei 10KW – Trifazat – hibrid – Dongle Wifi inclus

• Invertor trifazat cu putere de iesire de 11.000 VA
• 2 trackere MPP independente
• 1 conexiune baterie (Plug & Play) pentru LUNA2000 ESS 5-15kWh
• Eficienta de pâna la 98,6%
• Compatibil cu optimizatorul de module SUN2000-450W-P
• Comunicare prin WLAN / Ethernet si 4G/LTE*
• Monitorizare gratuita a sistemului cu FusionSolar
• RS485 pentru senzor de putere inteligent si LUNA2000 ESS 5-15 kWh
• Protectie integrata la supratensiune AC si DC TIP II
• Recuperare PID integrata
• Racire prin convectie
• Clasa de protectie IP65

Huawei SUN2000-10KTL-M1 – Specificatii generale

• Interval temperatura de functionare: -25 ~ +60 °C
• Umiditate relativa de functionare: 0%RH~100%RH
• Altitudine de operare: 0 – 4.000 m (reducere > 2.000 m)
• Racire: racire prin convectie
• Display: display LED
• Comunicare: RS485, WLAN, Ethernet prin Smart Dongle-WLAN-FE; 4G/3G/2G prin Smart Dongle 4G (optional)
• Greutate (inclusiv suport de montare): 17 kg
• Dimensiuni (inclusiv suporturi de montare): 525 x 470 x 146,5 mm
• Grad de protectie: IP65
• Consumul de energie pe timp de noapte: <5,5W (<10W când functia de recuperare PID este activata)

Huawei SUN2000-10KTL-M1 – Intrare (DC)

• Puterea fotovoltaica maxima recomandata: 15.000 Wp
• Tensiune de intrare max.: 1.100V
• Gama de tensiune de functionare: 140V ~ 980V
• Tensiune de pornire: 200V
• Tensiune nominala de intrare: 600V
• Curent maxim de intrare per MPPT: 11 A Curent maxim de intrare per MPPT: 1.100 V Curent de intrare per MPPT: 11 A
• Curent de scurtcircuit maxim: 15 A Curent de scurtcircuit: 15 A
• Numar de trackere MPP: 2
• Numar maxim de intrari per MPPT: 140 V ~ 80 V Numar de intrari per MPPT: 1

Huawei SUN2000-10KTL-M1 – Intrare (baterie DC)

• Baterie compatibila: HUAWEI Smart String ESS 5kWh – 30kWh
• Gama de tensiune de functionare: 600V ~ 980V
• Curent maxim de functionare: 16A
• Putere maxima de încarcare: 10.000 W
• Putere maxima de descarcare: 10.000 W

Huawei SUN2000-10KTL-M1 – Iesire (pe retea)

• Conexiune la retea: trifazica
• Putere nominala: 10.000 W
• Putere aparenta maxima: 11.000 VA (C10/11: 10.000 VA)
• Tensiune nominala de iesire: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W / N+PE
• Frecventa AC: 50Hz / 60Hz
• Curent maxim de iesire: 16,9 A
• Factor de putere reglabil: 0,8 cap. … 0,8 ind.
• THD: ≤ 3%

Huawei SUN2000-10KTL-M1 – Iesire (alimentare secundara prin caseta de rezerva-B1)

• Putere aparenta maxima: 3.300VA
• Tensiune nominala de iesire: 220V / 230V
• Curent maxim de iesire: 15A
• Factor de putere reglabil: 0,8 cap. … 0,8 ind.

Huawei SUN2000-10KTL-M1 – Protectie si functionare

• Comutator de întrerupere DC: Da
• Detectare insula: Da
• Protectie la inversarea polaritatii DC: Da
• Monitorizarea izolatiei: Da
• Protectie la supratensiune DC: Da, compatibil cu tipul de protectie TIP II conform EN / IEC 61643-11
• Protectie la supratensiune AC: Da, compatibil cu tipul de protectie TIP II conform EN / IEC 61643-11
• Monitorizarea curentului: Da
• Protectie la supracurent AC: Da
• Protectie la scurtcircuit AC: Da
• Detectare arc: da
• Intrari pentru receptoarele de control al ondulatiei: Da
• Recuperare PID integrata: Da
• Posibilitate încarcare a bateriei de la retea: Da

Huawei SUN2000-10KTL-M1 – Modul de optimizare

Optimizator compatibil DC MBUS: SUN2000-450W-P

Huawei SUN2000-10KTL-M1 – Conformitate cu standardele (altele disponibile la cerere)

Standarde de siguranta: EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116
Principalele standarde de conectare: G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, NRS 097-2-1 , IEC61727, IEC62116, DEWA

Huawei SUN2000-10KTL-M1 – incluse la livrare

• Conectori PV
• Conector baterie
• conector AC
• Conector cablu de semnal
• Sistem de prindere
• Dongle WiFi FE

Huawei SUN2000-10KTL-M1 – Note si explicatii

1 Puterea maxima de intrare PV a invertorului este de 20.000 Wp atunci când cablurile solare conectate complet la optimizatoarele de putere SUN2000-450-P.

2 Tensiunea maxima de intrare este limita superioara a tensiunii continue. Orice tensiune DC de intrare mai mare ar putea deteriora invertorul.

3 Orice tensiune de intrare DC peste intervalul de tensiune de operare poate provoca o functionare defectuoasa.
